در دنیای امروز که سرعت، دقت و بهرهوری نقش تعیینکنندهای در موفقیت صنایع دارند، روشهای سنتی جابهجایی قطعات دیگر پاسخگوی نیاز خطوط تولید مدرن نیستند. همین موضوع باعث شده رباتهای Pick and Place بهعنوان یکی از مهمترین دستاوردهای اتوماسیون صنعتی، جای خود را در کارخانههای هوشمند باز کنند؛ رباتهایی دقیق و هوشمند که میتوانند قطعات را با دقت میلیمتری در کوتاهترین زمان بردارند و در محل موردنظر قرار دهند.
این رباتها امروز در طیف گستردهای از صنایع، از خطوط مونتاژ خودروسازی و بستهبندی مواد غذایی گرفته تا تولید قطعات الکترونیکی و صنایع دارویی، نقش مهمی در افزایش سرعت تولید، کاهش خطای انسانی و بهینهسازی فرآیندها دارند. توانایی کار مداوم، سرعت بالا و انعطافپذیری در انجام وظایف مختلف باعث شده آنها به یکی از اجزای اصلی کارخانههای مدرن تبدیل شوند.
در این مقاله، با رباتهای Pick and Place، انواع مختلف، مزایا و کاربردهای گستردهشان در صنایع آشنا میشویم و بررسی میکنیم چرا این فناوری به یکی از ارکان اصلی صنعت مدرن تبدیل شده است.

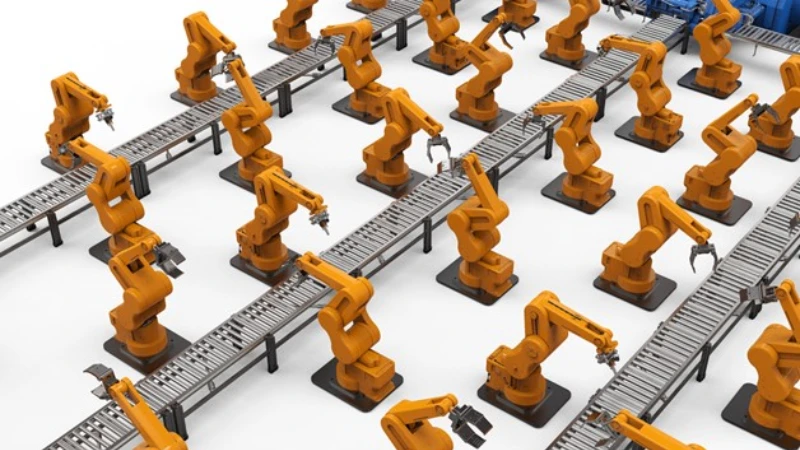

ربات Pick and Place چیست و چگونه کار میکند؟
فهرست مطالب
- 1 ربات Pick and Place چیست و چگونه کار میکند؟
- 2 ماشین Pick and Place چه کاربردی در صنعت دارد؟
- 3 انواع ربات Pick and Place صنعتی
- 4 مزایای استفاده از ربات Pick and Place در اتوماسیون
- 5 تفاوت ربات Pick and Place با سایر رباتهای صنعتی
- 6
- 7 اجزای اصلی ربات Pick and Place صنعتی
- 8 چگونه ربات Pick and Place مناسب انتخاب کنیم؟
- 9 قیمت ربات Pick and Place به چه عواملی بستگی دارد؟
- 10 کلام آخر

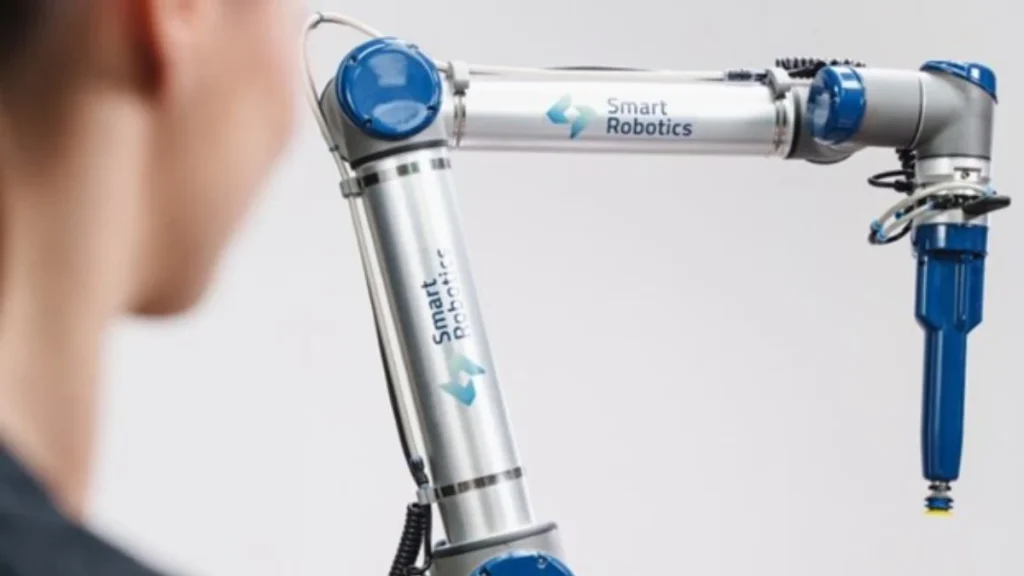

رباتهای برداشتن و گذاشتن (Pick and Place) در واقع یکی از سادهترین و در عین حال کاربردیترین انواع رباتهای صنعتی هستند که برای جابهجایی سریع و دقیق اشیاء از یک نقطه به نقطه دیگر طراحی شدهاند. این رباتها سالهاست که در صنعت، از دهه 1960 تاکنون، مورد استفاده قرار میگیرند و امروزه به بخش جدانشدنی انبارها و خطوط تولید مدرن تبدیل شدهاند.
کار اصلی آنها انجام وظایف تکراری و سادهای مثل برداشتن، جابهجاکردن و قراردادن قطعات است. کارهایی که نیاز به تصمیمگیری پیچیده ندارند، اما در صورت انجام توسط انسان میتوانند زمانبر و مستعد خطا باشند. همین موضوع باعث شده استفاده از این رباتها هم سرعت کار را بالا ببرد و هم نیروی انسانی را از کارهای یکنواخت و خستهکننده آزاد کند تا روی وظایف تخصصیتر تمرکز کند.
از نظر ساختار، رباتهای Pick and Place معمولا روی یک پایه ثابت نصب میشوند و یک بازوی مکانیکی دارند که میتواند به محدوده کاری مشخصی دسترسی پیدا کند. در انتهای این بازو، ابزار مخصوصی قرار دارد که بسته به نوع کاربرد، برای گرفتن و جابهجایی اجسام مختلف طراحی میشود.
این رباتها میتوانند در حالتهای مختلفی کار کنند؛ مثلا جابهجایی از یک سطح ثابت به سطح ثابت دیگر، از سطح ثابت به متحرک، یا حتی بین دو سطح متحرک مثل دو نوار نقاله.
در نسخههای پیشرفتهتر، این سیستمها به حسگرها و دوربینهای بینایی ماشین مجهز هستند تا بتوانند اشیاء را شناسایی کرده، موقعیت آنها را تشخیص دهند و با دقت بالا آنها را جابهجا کنند. همچنین بسته به نیاز، میتوان آنها را برای کاربردهای مختلف مثل مونتاژ، بستهبندی یا جمعآوری سفارشها تنظیم کرد.

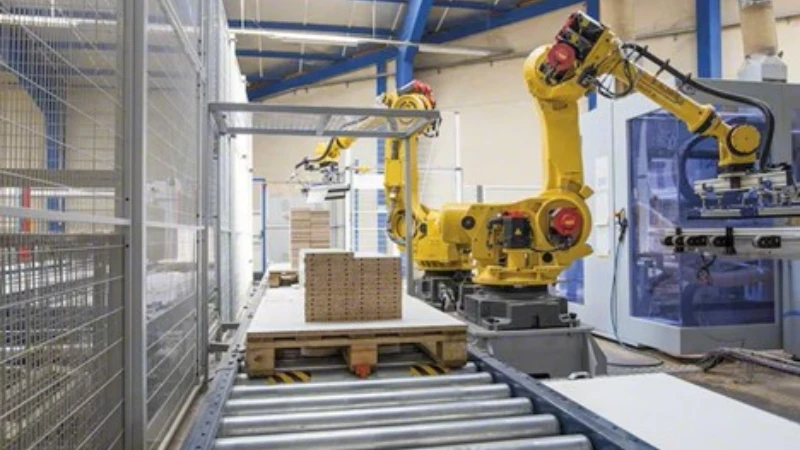

ماشین Pick and Place چه کاربردی در صنعت دارد؟
رباتهای Pick and Place بسته به نوع کار و نیاز هر صنعت، میتوانند در حالتهای مختلفی فعالیت کنند. همین انعطافپذیری باعث شده در بخشهای مختلف تولید و خدمات، کاربردهای گستردهای داشته باشند. در ادامه، نگاهی دقیقتر به این کاربردها خواهیم داشت.
1. مونتاژ
در خطوط مونتاژ، این رباتها وظیفه دارند قطعات را از یک نقطه (مثل نوار نقاله) بردارند و با دقت بالا در محل مشخص قرار دهند یا به قطعات دیگر متصل کنند. این فرآیند باعث میشود ساخت محصولات سریعتر، دقیقتر و بدون خطای انسانی انجام شود.
2. بستهبندی
در صنعت بستهبندی، رباتها اقلام را از یک موقعیت ثابت یا متحرک برمیدارند و داخل جعبهها یا بستههای حملونقل قرار میدهند. این کاربرد بهخصوص در فروشگاههای آنلاین و مراکز توزیع، نقش مهمی در سرعت ارسال سفارشها دارد.

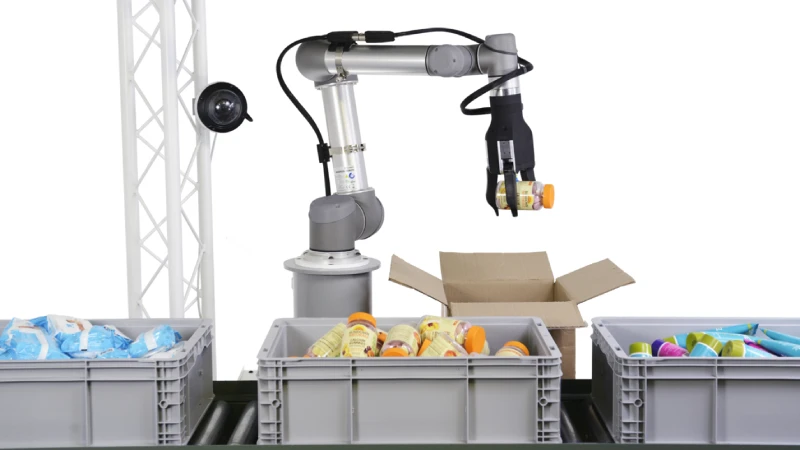

3. جمعآوریکردن
در این حالت، رباتها قطعات پراکنده داخل یک سطل یا مخزن را شناسایی و جدا میکنند. با کمک سیستمهای بینایی پیشرفته، میتوانند شکل، رنگ و اندازه اشیاء را تشخیص دهند و قطعات درست را حتی از میان اجسام نامنظم انتخاب کنند. سپس این قطعات برای مراحل بعدی مثل مونتاژ یا بستهبندی منتقل میشوند.
4. بازرسی و کنترل کیفیت
این رباتها میتوانند هر قطعه را بررسی کنند تا مطمئن شوند استانداردهای کیفیت را دارد. در صورت وجود نقص، قطعه از خط تولید جدا میشود تا وارد مراحل بعدی نشود.
5. الکترونیک
در صنعت الکترونیک، رباتهای Pick and Place قطعات بسیار ریز را روی بردهای مدار چاپی (PCB) قرار میدهند؛ مثل بردهای داخل گوشی، تلویزیون و کامپیوتر. این کار با دقت بالا انجام میشود و نقش مهمی در تولید انبوه و دقیق محصولات الکترونیکی دارد.

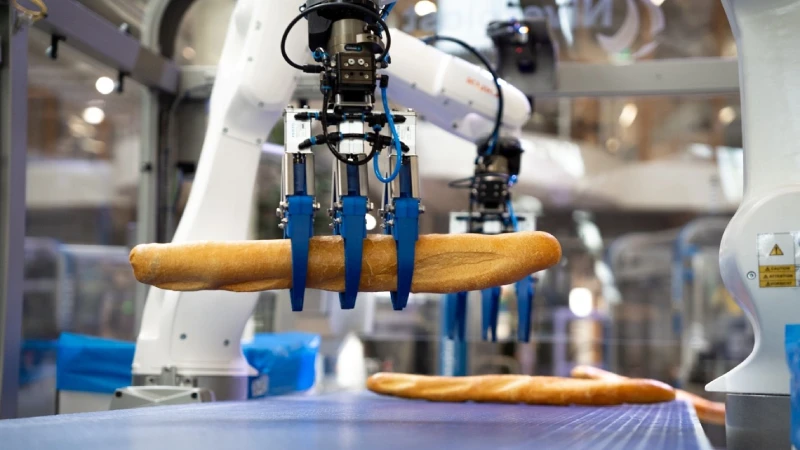

انواع ربات Pick and Place صنعتی
انواع مختلفی از رباتهای Pick and Place وجود دارد که هرکدام برای کاربردها و نیازهای متفاوت طراحی شدهاند:
1- رباتهای دکارتی
این رباتها بر اساس محورهای X، Y و Z (مختصات دکارتی) حرکت میکنند و اجسام را در یک فضای سهبعدی جابهجا میکنند. به دلیل ساختار ساده اما دقیق، در کارهایی که نیاز به دقت بالا و حرکت کنترلشده دارند، مثل مونتاژ الکترونیک و خودروسازی، بسیار پرکاربرد هستند. این نوع رباتها همچنین در دستگاههای CNC و چاپ سهبعدی هم استفاده میشوند.
2- رباتهای انتخاب سریع
این رباتها برای سرعت طراحی شدهاند. توانایی جابهجایی حجم بالایی از قطعات در مدتزمان کوتاه را دارند و به همین دلیل در خطوط تولید انبوه استفاده میشوند. برخی از آنها میتوانند صدها قطعه را در هر ساعت جابهجا کنند.
3- بازوی رباتیک
یکی از رایجترین انواع رباتهای صنعتی است. مدلهای 5 محوره معمولا حرکت سادهتری دارند و قطعات را در مسیرهای مستقیم جابهجا میکنند، در حالی که مدلهای 6 محوره امکان چرخش و تغییر زاویه را هم فراهم میکنند. این ویژگی باعث میشود برای کارهایی مثل پالتگذاری یا جابهجایی قطعات در مراحل مختلف تولید بسیار کاربردی باشند.
4- رباتهای دلتا
این رباتها ساختار خاصی دارند و برای کارهای بسیار سریع و دقیق طراحی شدهاند. معمولا قطعات را از یک نقطه برمیدارند و در الگوهای مشخص یا گروهبندیشده قرار میدهند. در بسیاری از موارد به سیستمهای بینایی مجهز هستند تا بتوانند اشیاء را بر اساس رنگ، اندازه یا شکل تشخیص دهند.

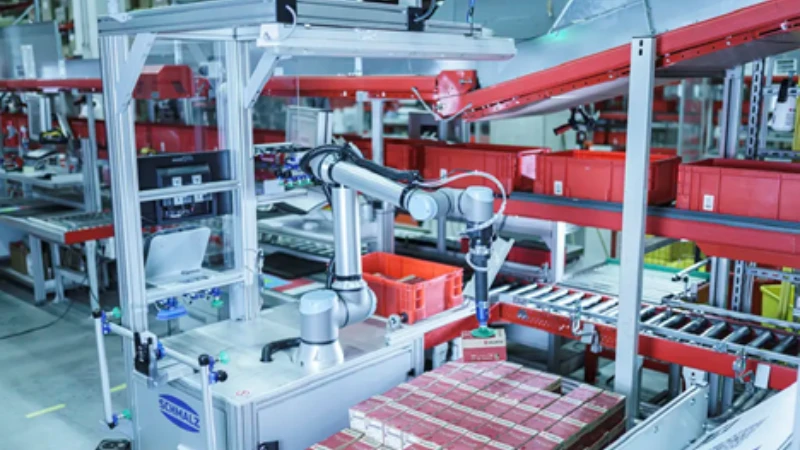

مزایای استفاده از ربات Pick and Place در اتوماسیون
رباتهای Pick and Place بهدلیل سرعت بالا، دقت قابلاعتماد و بازده سرمایهگذاری مناسب، به یکی از بهترین گزینهها برای کسبوکارهایی تبدیل شدهاند که در مسیر رشد و توسعه قرار دارند. طراحی جمعوجور آنها نیز باعث میشود حتی در فضاهای کوچک تولیدی بهراحتی قابل استفاده و ادغام باشند. در ادامه، مهمترین مزایای استفاده از ربات پیک اند پلیس را بررسی میکنیم.
1. سرعت
یکی از اصلیترین دلایل استفاده از این رباتها، سرعت بالای عملکرد آنهاست. این ماشینها میتوانند در یک زمان کوتاه چندین قطعه را جابهجا کنند، در حالی که این کار برای نیروی انسانی معمولا بهصورت تکبهتک انجام میشود. همین موضوع باعث افزایش سرعت کلی فرآیند تولید میشود.
2. تولید بدون وقفه
برخلاف انسانها که نیاز به استراحت دارند، رباتها میتوانند بهصورت 24 ساعته و بدون وقفه فعالیت کنند. این ویژگی باعث میشود خط تولید همیشه فعال بماند و اختلالی در روند کار ایجاد نشود.
3. ایمنی
جابجایی قطعات، بهخصوص اجسام سنگین، میتواند برای انسان خطرناک باشد. استفاده از رباتها این خطرات را کاهش میدهد و محیط کاری ایمنتری ایجاد میکند.
4. توان عملیاتی
این رباتها میتوانند حجم بالایی از قطعات را در زمان مشخص جابهجا کنند و سرعت تولید را به شکل قابل توجهی افزایش دهند. برخی از مدلهای سریع حتی توانایی جابهجایی صدها قطعه در ساعت را دارند که نقش مهمی در افزایش ظرفیت خطوط تولید ایفا میکند.

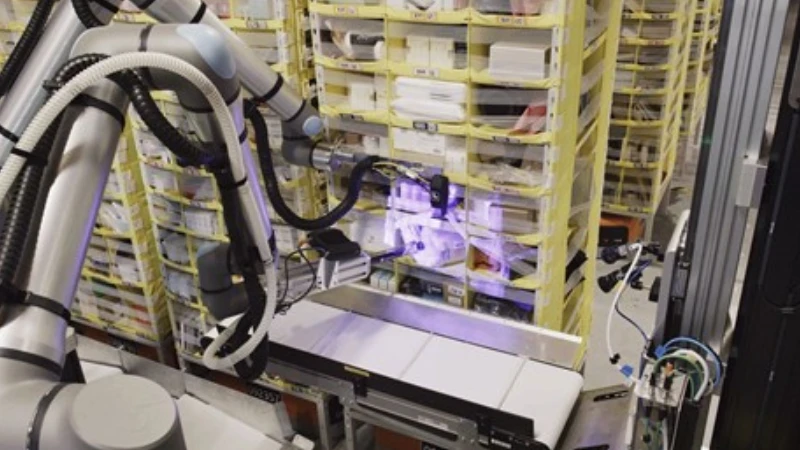

تفاوت ربات Pick and Place با سایر رباتهای صنعتی
رباتهای Pick and Place برای یک هدف مشخص ساخته شدهاند: جابهجایی سریع و دقیق قطعات از یک نقطه به نقطه دیگر. تمرکز اصلی آنها روی سرعت بالا، دقت قابلاعتماد و انجام کارهای تکراری در حجم زیاد است. به همین دلیل بیشتر در خطوط تولید، بستهبندی و مرتبسازی دیده میشوند.
در مقابل، رباتهای صنعتی دیگر برای کارهای سنگینتر و پیچیدهتر طراحی شدهاند؛ کارهایی مثل جوشکاری، مونتاژ دقیق، برش یا جابهجایی قطعات بزرگ که به قدرت و دقت مهندسی بالاتری نیاز دارند.
تفاوت رباتهای Pick and Place با سایر رباتهای صنعتی را میتوان از چند جنبه اصلی بررسی کرد.
1. تفاوت در نوع وظیفه
Pick and Placeها برای کارهای ساده اما پرتکرار مثل برداشتن قطعات از نوار نقاله و قراردادن آنها در محل مشخص استفاده میشوند. اما رباتهای صنعتی دیگر وارد فرآیندهایی میشوند که پیچیدگی بیشتری دارند و نیازمند کنترل دقیقتر یا نیروی بیشتر هستند.
2. تفاوت در سرعت و قدرت
این رباتها برای سرعت ساخته شدهاند؛ میتوانند در زمان کوتاه حجم زیادی از قطعات را جابهجا کنند. در مقابل، رباتهای صنعتی دیگر سرعت پایینتری دارند اما در عوض قدرت بالاتر و توانایی انجام عملیات پیچیدهتر را ارائه میدهند.
3. تفاوت در ظرفیت حمل
Pick and Placeها معمولا با قطعات سبک سروکار دارند، در حالی که رباتهای صنعتی دیگر برای جابهجایی قطعات سنگین و حتی بسیار سنگین طراحی شدهاند.
4. تفاوت در ابزار کاری
در این رباتها ابزارهای سادهای مثل مکندههای وکیومی یا گیرههای سبک استفاده میشود. اما در رباتهای صنعتی دیگر، ابزارها میتوانند کاملا تخصصی و سنگین باشند؛ مانند تجهیزات جوشکاری یا برش.
5. تفاوت در محیط کاری
Pick and Placeها معمولا در خطوط تولید و روی نوار نقالهها فعالیت میکنند، اما سایر رباتهای صنعتی در ایستگاههای کاری گستردهتر و پیچیدهتر به کار گرفته میشوند.
اجزای اصلی ربات Pick and Place صنعتی
عملکرد دقیق و سریع رباتهای Pick and Place تنها به نرمافزار محدود نمیشود. آنچه این رباتها را به سیستمهایی هوشمند و کارآمد تبدیل میکند، هماهنگی کامل میان نرمافزار، قطعات سختافزاری و سیستم کنترل آنهاست. در واقع، هر بخش از این رباتها وظیفه مشخصی دارد و کنار هم باعث میشوند عملیات جابهجایی قطعات با بیشترین سرعت و دقت انجام شود.
در ادامه، با مهمترین اجزای تشکیلدهنده رباتهای Pick and Place آشنا میشویم:
1- بازوی رباتیک
بازوی رباتیک بخش اصلی حرکت ربات است و وظیفه دارد قطعات را از نقطهای بردارد و در محل موردنظر قرار دهد. طراحی این بازو بهگونهای انجام میشود که زمان انجام هر عملیات به حداقل برسد و ربات بتواند در کوتاهترین زمان ممکن وظیفه خود را انجام دهد.
انتخاب نوع بازو به عواملی مانند فضای کاری، نوع قطعات، حجم تولید و میزان دسترسی موردنیاز بستگی دارد. پس از طراحی، بازوی رباتیک با حسگرها، کنترلکنندهها و ابزارهای مختلف ترکیب میشود تا عملکردی سریع، دقیق و هماهنگ داشته باشد.

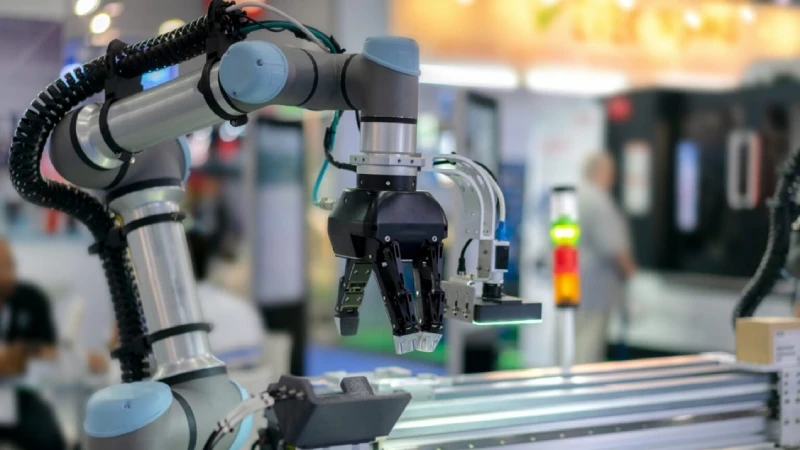

2- ابزار انتهایی
ابزار انتهایی در واقع بخش تماس ربات با قطعات است و عملکردی شبیه دست انسان دارد. نوع این ابزار با توجه به شکل، جنس و وزن قطعات انتخاب میشود.
رایجترین انواع ابزارهای انتهایی شامل موارد زیر هستند:
- گیرههای خلأ (وکیومی): این ابزارها با استفاده از مکش، قطعات یا بستهها را جابهجا میکنند و بیشتر برای سطوح صاف و بسته مناسب هستند.
- گیرههای مکانیکی: این گیرهها مانند انگشت عمل میکنند و برای گرفتن قطعات با شکلها و اندازههای مختلف کاربرد دارند.
- گیرههای مغناطیسی و چسبی: برای جابهجایی قطعات فلزی و سنگین استفاده میشوند و در بسیاری از خطوط تولید صنعتی کاربرد دارند.
3- حسگرها
حسگرها یکی از مهمترین بخشهای رباتهای Pick and Place هستند و به ربات کمک میکنند محیط اطراف خود را شناسایی و تحلیل کند.
مهمترین انواع حسگرها عبارتاند از:
- حسگرهای بینایی: این حسگرها با استفاده از دوربینهای دوبعدی یا سهبعدی، قطعات را شناسایی میکنند و به ربات کمک میکنند موقعیت، شکل و نحوه گرفتن آنها را تشخیص دهد.
- حسگرهای نیرو: این حسگرها میزان فشار واردشده هنگام گرفتن قطعات را کنترل میکنند تا از آسیبدیدن اجسام حساس جلوگیری شود.
- حسگرهای مجاورت: وظیفه این حسگرها تشخیص موانع و جلوگیری از برخورد ربات با تجهیزات یا افراد حاضر در محیط است.
4- کنترلکنندهها و سیستم کنترل حرکت
کنترلکنندهها را میتوان مغز اصلی ربات دانست. این بخش اطلاعات دریافتشده از حسگرها را پردازش میکند و مسیر و نحوه حرکت ربات را تعیین میکند. هماهنگی دقیق میان کنترلکننده، نرمافزار و اجزای مکانیکی باعث میشود ربات بتواند عملیات را با دقت بالا، سرعت مناسب و کمترین خطا انجام دهد.
چگونه ربات Pick and Place مناسب انتخاب کنیم؟
رباتهای Pick and Place امروزه به یکی از مهمترین ابزارهای اتوماسیون در صنایع مختلف تبدیل شدهاند. این رباتها میتوانند طیف گستردهای از عملیات جابهجایی مواد را، از مونتاژ قطعات و بستهبندی گرفته تا جمعآوری کالا و مرتبسازی محصولات، با سرعت و دقت بالا انجام دهند. با این حال، تنوع زیاد مدلها و طراحیهای موجود در بازار باعث شده انتخاب ربات مناسب به تصمیمی مهم و تخصصی تبدیل شود.
برای انتخاب یک ربات کارآمد، لازم است چند فاکتور کلیدی را با دقت بررسی کنیم.
1. تعداد محورها
تعداد محورهای ربات، میزان آزادی حرکت و انعطافپذیری آن را مشخص میکند. هرچه تعداد محورها بیشتر باشد، ربات میتواند حرکات پیچیدهتر و دقیقتری انجام دهد و در زوایا و موقعیتهای مختلف عملکرد بهتری داشته باشد.
2. میزان دسترسی
دسترسی ربات به محدودهای گفته میشود که بازوی ربات میتواند در آن حرکت کند و قطعات را جابهجا کند. این ویژگی شامل حداکثر فاصله افقی و عمودی ربات است.
اگر میزان دسترسی ربات متناسب با فضای کاری نباشد، بخشی از خط تولید از محدوده عملکرد آن خارج میشود و کارایی سیستم کاهش پیدا میکند. به همین دلیل بررسی محدوده حرکتی ربات، یکی از مهمترین مراحل انتخاب آن است.
3. تکرارپذیری
تکرارپذیری نشان میدهد که ربات تا چه اندازه میتواند یک حرکت را بارها با همان دقت قبلی تکرار کند. این ویژگی در صنایعی که دقت اهمیت بالایی دارد، مانند تولید قطعات الکترونیکی یا مونتاژ دقیق، نقش بسیار مهمی ایفا میکند.
4. سرعت عملکرد
سرعت، یکی از اصلیترین مزیتهای رباتهای Pick and Place است. این رباتها باید بتوانند عملیات جابهجایی را با سرعتی هماهنگ با خط تولید انجام دهند تا هیچ وقفهای در فرآیند تولید ایجاد نشود.
5. نوع طراحی و سیستم بینایی
رباتهای Pick and Place در مدلهای مختلفی مانند رباتهای مفصلی، اسکارا، استوانهای و کروی طراحی میشوند. هرکدام از این ساختارها برای کاربردهای خاصی مناسب هستند و میزان دقت، سرعت و آزادی حرکت متفاوتی دارند.
6. ظرفیت حمل
ظرفیت حمل به حداکثر وزنی گفته میشود که ربات میتواند جابهجا کند. این مقدار علاوه بر وزن قطعه، وزن ابزار انتهایی ربات را نیز شامل میشود.
یک ربات مناسب باید بتواند سنگینترین قطعات خط تولید را بدون افت سرعت یا دقت جابهجا کند تا عملکرد سیستم در شرایط مختلف پایدار باقی بماند.
قیمت ربات Pick and Place به چه عواملی بستگی دارد؟
رباتهای Pick and Place فقط یک بازوی رباتیک ساده نیستند، بلکه یک سیستم یکپارچه و هوشمند محسوب میشوند که از بخشهای مختلفی مانند نوار نقاله، حسگرها، ابزارهای انتهایی و نرمافزارهای کنترلی تشکیل شدهاند.
هزینه خرید و راهاندازی این رباتها به عوامل مختلفی بستگی دارد؛ از نوع ربات و ابزارهای مورد استفاده گرفته تا فناوریهای بهکاررفته و شرایط محیط کاری. هرچه ربات به سیستمهای پیشرفتهتر، قابلیتهای هوشمندتر و تجهیزات دقیقتری مجهز باشد، هزینه نهایی آن نیز بیشتر خواهد بود.
علاوه بر این، عواملی مانند برند سازنده، توان عملیاتی، سرعت، میزان دقت، تکرارپذیری و ساختار ربات نیز تأثیر مستقیمی بر قیمت این سیستمها دارند. به همین دلیل، انتخاب ربات مناسب باید بر اساس نیاز واقعی خط تولید و نوع کاربرد انجام شود.
اگر قصد دارید اطلاعات بیشتری درباره قیمت رباتهای Pick and Place یا مناسببودن این سیستمها برای کسبوکار خود به دست آورید، میتوانید با کارشناسان تی اس ویژن در ارتباط باشید تا مشاوره تخصصی و راهنمایی کامل را بهصورت رایگان دریافت کنید.
کلام آخر
رباتهای Pick and Place از مهمترین و پرکاربردترین فناوریهای رباتیک در صنعت امروز به شمار میروند. در شرایطی که بسیاری از صنایع همزمان با کمبود نیروی انسانی و افزایش نیاز به تولید سریع و متنوع مواجه هستند، استفاده از اتوماسیون هوشمند دیگر یک انتخاب اختیاری نیست، بلکه به یک ضرورت تبدیل شده است. در واقع، در دنیای امروز که تولید برای پاسخگویی به دورههای اوج تقاضا بهصورت پیوسته و فشرده انجام میشود، اتکا به روشهای دستی برای جابهجایی و چیدمان قطعات دیگر کارایی گذشته را ندارد.
در این میان، رباتهای Pick and Place با ترکیب سرعت بالا، دقت قابلاعتماد و قابلیت تکرارپذیری، نقش مهمی در بهینهسازی خطوط تولید ایفا میکنند.
با پیشرفت فناوریهایی مانند هوش مصنوعی، بینایی ماشین و سیستمهای کنترلی هوشمند، انتظار میرود نقش این رباتها در آینده صنعت بیش از پیش گسترش پیدا کند و به سمت سیستمهایی انعطافپذیرتر، دقیقتر و خودمختارتر حرکت کنند.
