در خطوط تولید رباتیک، خطای کنترل حرکت در حد میلیثانیه میتواند کیفیت کل فرآیند را تغییر دهد و توقف خط تولید ایجاد کند. اینورتر یا درایو فرکانس متغیر (VFD) تجهیزی در سیستم درایو موتور است که با تبدیل جریان DC به AC و کنترل فرکانس و ولتاژ، سرعت و گشتاور موتور را در سطح دقیق صنعتی مدیریت میکند.
در ادامه این مقاله از وبسایت تی اس ویژن، ساختار عملکرد اینورتر، نقش اینورتر در تجهیزات رباتیک، تاثیر اینورتر بر دقت عملکرد ربات و تفاوت اینورتر و سرو درایو در انتخاب سیستمهای کنترلی بررسی میشود. مطالعه ادامه این مقاله برای تصمیمگیری فنی در انتخاب و ارزیابی سیستمهای رباتیک را به شما توصیه میکنیم.
فهرست مطالب
اینورتر چیست؟
در اتوماسیون صنعتی و سامانههای رباتیک، اینورتر یا درایو فرکانس متغیر بهعنوان یکی از اجزای اصلی کنترل حرکت شناخته میشود و وظیفه مدیریت توان الکتریکی موتورهای AC را بر عهده دارد. این تجهیز با تبدیل جریان مستقیم (DC) به جریان متناوب (AC) و تنظیم فرکانس و ولتاژ خروجی، کنترل سرعت و گشتاور موتور را ممکن میسازد.
در کاربردهای صنعتی، درایو اینورتر بهعنوان بخش کنترلی در درایو موتور عمل و امکان هماهنگی دقیق میان فرمان کنترلر و عملکرد موتور را فراهم میکند.

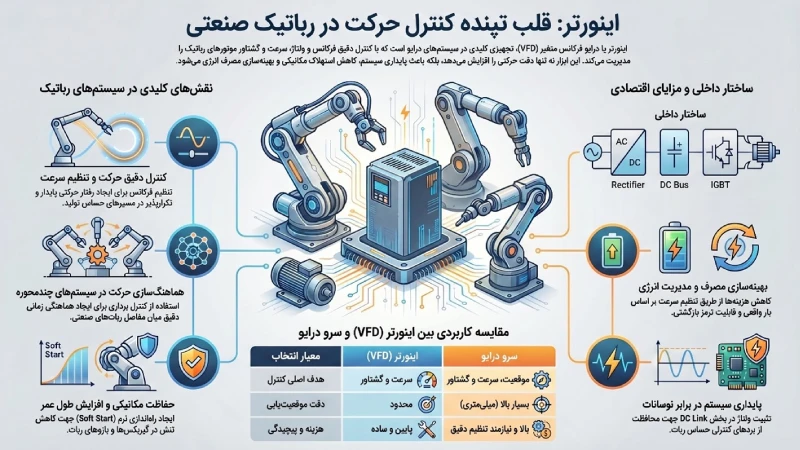

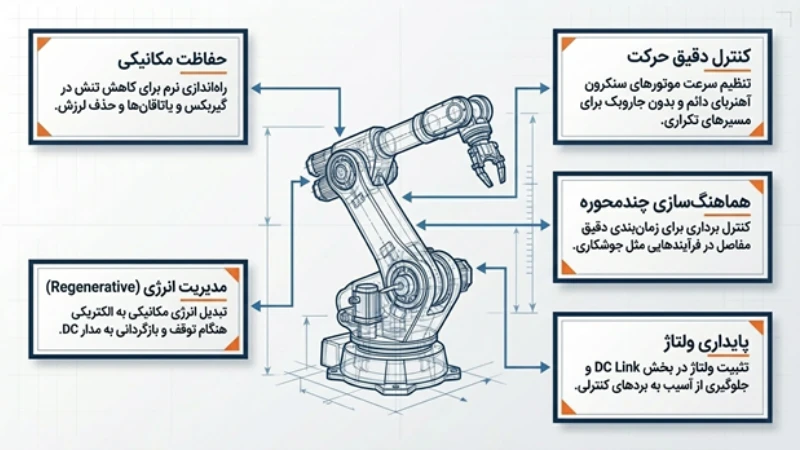

بررسی نقش اینورتر در تجهیزات رباتیک
در سامانههای اتوماسیون صنعتی و خطوط تولید رباتیک، اینورتر یا درایو فرکانس متغیر بهعنوان واحد کنترل توان در مسیر درایو موتور عمل میکند و ارتباط مستقیم با دقت حرکت تجهیزات رباتیک دارد.
این تجهیز در کنار درایو اینورتر و ساختار کنترل موتور، شرایط تنظیم پیوسته سرعت و گشتاور را در محورهای مختلف ربات ایجاد میکند. بهطور کلی نقش اینورتر در تجهیزات رباتیک در سطح عملکرد حرکتی تعریف میشود که در این بخش به توضیح این موارد پرداختهایم.
کنترل دقیق حرکت و تنظیم سرعت
اینورتر با تنظیم فرکانس و ولتاژ خروجی، کنترل سرعت موتورهای سنکرون آهنربای دائم و موتورهای بدون جاروبک را ممکن میکند و رفتار حرکتی پایدار در مسیرهای تکراری ایجاد میکند.
بنابراین، این عملکرد باعث افزایش دقت موقعیتیابی در عملیات صنعتی و کاهش خطای حرکتی در فرآیندهای حساس تولید میشود.
هماهنگسازی حرکت در سیستمهای چندمحوره
در رباتهای صنعتی چندمحوره، هماهنگی میان مفصلها وابسته به کنترل همزمان درایوها است و درایو اینورتر این هماهنگی را با کنترل برداری فراهم میکند.
ازاینرو، این ساختار باعث میشود حرکت محورها با زمانبندی دقیق اجرا شود و در فرآیندهایی مانند جوشکاری رباتیک یا مونتاژ قطعات الکترونیکی عملکرد یکنواخت ایجاد شود.
مدیریت انرژی و ترمز بازگشتی
در زمان کاهش سرعت یا توقف محورهای ربات، انرژی مکانیکی به انرژی الکتریکی تبدیل میشود و اینورتر امکان بازگردانی این انرژی به مدار DC را فراهم میکند.
اتفاق افتادن این فرآیند موجب کاهش مصرف انرژی و افزایش بازده سیستم در رباتهای متحرک و تجهیزات خودگردان میشود.
حفاظت مکانیکی و افزایش طول عمر تجهیزات
راهاندازی مستقیم موتور باعث ایجاد تنش مکانیکی در گیربکس و یاتاقانها میشود و درایو موتور با ایجاد راهاندازی نرم این تنش را کنترل میکند.
در نتیجه، این عملکرد موجب کاهش لرزش در بازوهای ربات و افزایش عمر قطعات مکانیکی در خطوط تولید صنعتی میشود.
پایداری سیستم در برابر نوسانات ولتاژ
تجهیزات رباتیک نسبت به تغییرات ولتاژ شبکه حساس هستند و اینورتر با تثبیت ولتاژ در بخش DC Link از آسیب به مدارهای کنترلی جلوگیری میکند.
وجود داشتن این ویژگی موجب افزایش پایداری عملکرد و کاهش خطا در سیستمهای حساس رباتیک میشود.

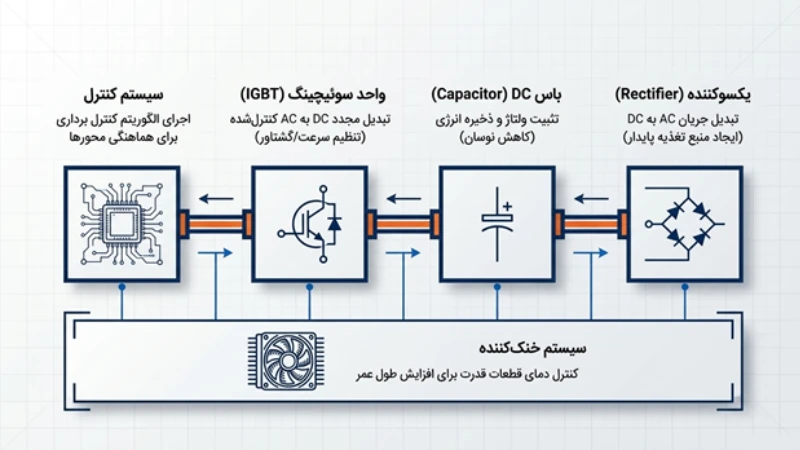

اجزای اصلی ساختار اینورتر چیست؟
ساختار داخلی اینورتر صنعتی در سامانههای رباتیک از چند بخش اصلی تشکیل میشود و هماهنگی این بخشها عملکرد پایدار در درایو موتور ایجاد میکند.
درک ساختار این وسیله برای تحلیل نقش اینورتر در تجهیزات رباتیک و بررسی تاثیر آن بر دقت عملکرد ربات اهمیت مستقیم دارد.
| بخش | وظیفه | اثر در سیستم رباتیک |
| واحد یکسوکننده (Rectifier) | تبدیل جریان AC به DC در ورودی | ایجاد منبع تغذیه پایدار برای درایو اینورتر |
| بانک خازنی یا باس DC | تثبیت ولتاژ و ذخیره انرژی | کاهش نوسان و افزایش پایداری حرکت محورهای ربات |
| واحد سوئیچینگ (IGBT) | تبدیل DC به AC کنترل شده | تنظیم سرعت و گشتاور در درایو موتور |
| سیستم کنترل | اجرای الگوریتم کنترل برداری | افزایش دقت مسیر حرکت و هماهنگی محورهای ربات |
| سیستم خنککننده (Cooling System) | کنترل دمای قطعات قدرت | افزایش طول عمر اینورتر و کاهش توقف خط تولید |
درایو اینورتر در این ساختار نقش مرکزی در تبدیل و کنترل انرژی ایفا میکند و کیفیت آن تاثیر مستقیم بر عملکرد کل سیستم دارد.
مزایای استفاده از اینورتر در صنعت رباتیک
مزایای استفاده از اینورتر در سیستمهای رباتیک و خطوط تولید صنعتی در سطح فنی و اقتصادی بررسی میشود و ارتباط مستقیم با عملکرد درایو موتور دارد. در واقع، دقت عملیاتی و تکرارپذیری بالا در حرکت محورهای ربات با کنترل دقیق فرکانس و ولتاژ در درایو اینورتر ایجاد میشود. سایر مزایای اینورتر در تجهیزات رباتیک به این شرح است:
- کاهش مصرف انرژی با تنظیم سرعت موتور براساس بار واقعی
- کاهش هزینههای عملیاتی با حذف کارکرد دائم موتور در توان کامل در شرایط بار سبک
- افزایش طول عمر تجهیزات رباتیک با کاهش تنشهای لحظهای در سیستم حرکتی
- مدیریت انرژی بازگشتی در ترمز رباتها با استفاده از قابلیت Regenerative Braking
- تثبیت ولتاژ و حفاظت از بردهای کنترلی در برابر نوسانات شبکه برق
درنهایت، درایو اینورتر بهعنوان هسته کنترل توان در سامانههای رباتیک عمل میکند و پایداری فرآیند را افزایش میدهد.
تفاوت اینورتر و سرو درایو؛ میزان کنترل حرکت و دقت خروجی
در سیستمهای Motion Control و خطوط تولید رباتیک، انتخاب بین اینورتر و سرو درایو براساس سطح دقت، نوع کنترل و نیاز فرآیند انجام میشود. این مقایسه ارتباط مستقیم با نقش اینورتر در تجهیزات رباتیک و همچنین کاربرد سرو سیستمها در موقعیتیابی دقیق دارد:
| معیار | اینورتر (VFD) | سرو درایو |
| هدف کنترل | کنترل سرعت و گشتاور در درایو موتور | کنترل سرعت، گشتاور و موقعیت محور |
| سیستم بازخورد | اغلب حلقه باز، در برخی مدلها حلقه بسته محدود | حلقه بسته کامل با انکودر یا رزولور |
| دقت موقعیت | محدود به کنترل سرعت | دقت بالا در موقعیتیابی میلیمتری |
| نوع موتور | موتور القایی آسنکرون | سرو موتور سنکرون با آهنربای دائم |
| دینامیک حرکت | مناسب بارهای پایدار و اینرسی بالا | مناسب شتاب و توقف سریع |
| کاربرد صنعتی | نوار نقاله، فن، پمپ، خطوط انتقال | رباتهای صنعتی، CNC، pick and place |
| پیچیدگی نصب | پایینتر و سادهتر | بالاتر با نیاز به tuning دقیق |
| هزینه | پایینتر | بالاتر |
| حساسیت به نویز | متوسط | بالا، نیازمند کابل شیلد و فیلتر EMI |
این جدول نشان میدهد تفاوت اینورتر و سرو درایو در سطح کنترل حرکت و دقت خروجی تعریف میشود و انتخاب صحیح میان این دو مستقیما بر تاثیر اینورتر بر دقت عملکرد ربات و کیفیت سیستم نهایی اثر میگذارد.
انتخاب صحیح اینورتر؛ افزایش دقت تجهیزات رباتیک
در سیستمهای رباتیک صنعتی، اینورتر بهعنوان بخش اصلی کنترل توان در درایو موتور، نقش مستقیم در تنظیم سرعت، گشتاور و پایداری حرکت دارد. عملکرد صحیح این تجهیز باعث افزایش دقت حرکتی، کاهش استهلاک مکانیکی، بهینهسازی مصرف انرژی و ارتقای کیفیت فرآیندهای تولید میشود.
بررسی ساختار داخلی، مزایا و تفاوت آن با سرو درایو نشان میدهد انتخاب صحیح درایو اینورتر بر عملکرد کل خط تولید اثر تعیینکننده دارد. برای دریافت مشاوره تخصصی و انتخاب مناسبترین راهکار برای پروژههای رباتیک صنعتی، میتوانید با شماره ۰۲۵۳۶۱۴۸ تماس بگیرید.
